CSAPP Learning

#

This document is specially for Cache in Chapter 6 of book CSAPP.

Direct-Mapped Cache

#

现在我们假设有一个女仆咖啡厅，有1000个女仆服务员。

每天女仆要开始营业，先得拿着一个打卡机生成的凭证——员工属性，用哪个衣柜，要什么配饰，进入更衣室。

但是准备室里面只有10个柜子，每个柜子里最多只有一组服饰。

我们可以发现：妹抖们想要开始营业，需要先

• Set Index找到柜子（组选择）
• 再让Valid与Tag都能匹配上（行匹配）
• 最后用Offset找到想要的服饰（块抽取）

才可以喵

如果行匹配失败了，就会触发Cache Miss，需要从存储器层次结构的下一层取出需要的块。（比如更底层的Cache）

ということで，今日も元気に笑顔でサービスできるために，
配饰会从比如仓库等等地方送到女仆的衣柜里来Nyan~

这里会有两种情况：

• Case invalid: Valid被置0，也就是说这个Block本身不可用。那么就会调用出所需要的块，并将它加载到这个Cache中，Valid位置1，Tag重置。
• Case Tag不匹配：调用出Tag匹配的相应块加载到Cache中，但是会把原本可用的块给覆盖掉，Tag重置。

所以为什么我们要把Set Index放在中间位置而不是最前面？

当我们执行比如数组遍历调用的时候，我们的元素内存地址是相邻的，也就是说前几位相同的可能性很大。
如果我们将相邻元素都让他们去到同一个Set，那么显然很容易引发Cache Miss，造成性能下降。
而当把Set Index放在后面一些的话，就能够实现有效的分流。

此外，内存地址只是在Cache的语境下被赋予了 Tag/SetIndex/Offset 的特殊含义，它的本质含义是最底层的内存位置。

但即便如此，实际运行中仍有可能出现抖动的情形，映射到同个Set导致冲突频发性能下降2-3倍。但是解决也相对容易，比如更改相关数组的长度。

Set Associative Caches

#

相比于Direct-Mapped，这次我们调整了更衣柜，让一个柜子能容纳更多套女仆装。
也就是说Cache line的 1 < E < (C/B)。

那么当遇到不命中情况的话，究竟应该替换掉哪一个Cache line的block呢？
有很多种优化策略，但需要更多的硬件和时间。
但是相应地，底层的Cache Miss造成的时间成本或许很值得我们去优化。

Fully Associative Caches

#

此时E = C/B，也就是说只有一个大的Set。
一般只会拿来做内存容量小的部分。

关于写入

#

Write-Hit

• write-through 写穿透，把下面若干级都改动
• write-back 写回，只改高层cache（cache line需要添加状态修改位）

Write-Miss

• write-allocate 写分配，把底层存储的拉上来写
• write-not-allocate 写不分配，绕开高层改底层

参数的选取

#

Cache Line数量增多：抖动发生概率降低，访问速度降低
Cache容量提高：命中率变高，访问速度降低
Block变大：同等容量下减少Cache Line行数，更好利用空间局部性，Cache Miss的处罚变大，Block过大导致命中率降低
写策略：高层多用write-through，底层多用write-back

可以发现，在实际设计中，一个CPU的各级Block大小是一致的
虽然可以不一致，但可能会在具体传输中出现硬件寻址和状态机逻辑过于复杂的情况

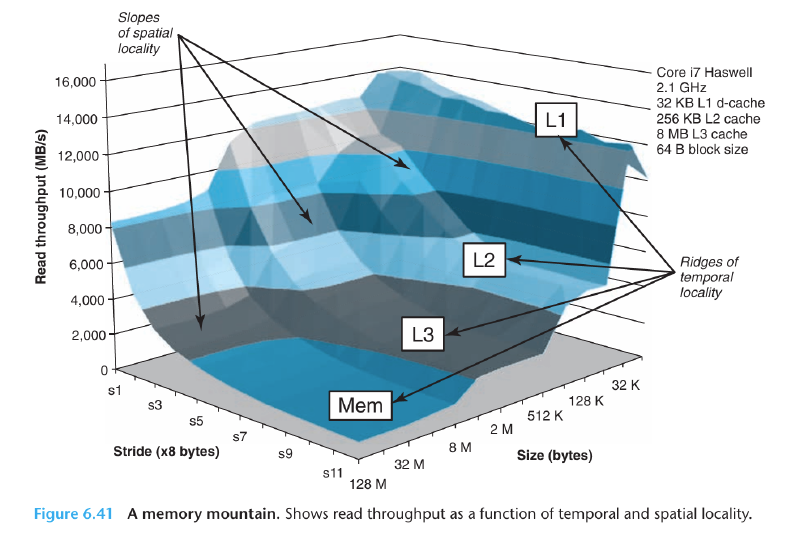

局部性 & Cache友好的代码

#

• 时间局部性：某个内存位置的值可能被多次引用
• 空间局部性：某个内存位置邻近的值可能被引用

做法：

• 频繁使用局部变量，维持好的时间局部性
• 使用步长为1的数组遍历访问，维持好的空间局部性
• 多层循环嵌套的时候，关注执行次数最多的最内层语句

By Tab_1bit0
