可重定位目标文件 Relocatable Object Files

#

可重定位目标文件是经过编译+汇编之后得到的 .o 后缀名文件。
包括三部分：

• ELF Header
• Sections
• Section Header Table

ELF Header (Exceutable and Linkable Format)

#

开头16个字节：
前4个字节（魔数 ELF Magic）是

作用：确认文件类型。
第5个字节表示位数，0x2是64位，0x1是32位。
第6个字节是端序，0x1小端序，0x2大端序。
第7个字节是文件版本号，一般是0x1。
剩下9个字节置空。

ELF Header包含64字节，剩下字节填充其他信息，例如Type可以是可重定位/可执行/共享文件。

Section 节/段

#

• 先是 .text: 这里面是编译好的机器代码。
• 再是 .data: 这里面是已经初始化的全局变量和静态变量。
• 再是 .bss: 存放未初始化或初始为0的全局变量和静态变量，但它只是一个占位符，不占用磁盘空间。
• .rodata: 存放所有read-only data，switch语句的跳转表，printf语句的格式化字符串也都放在这里。
• 其他的一些信息，其中重点关注

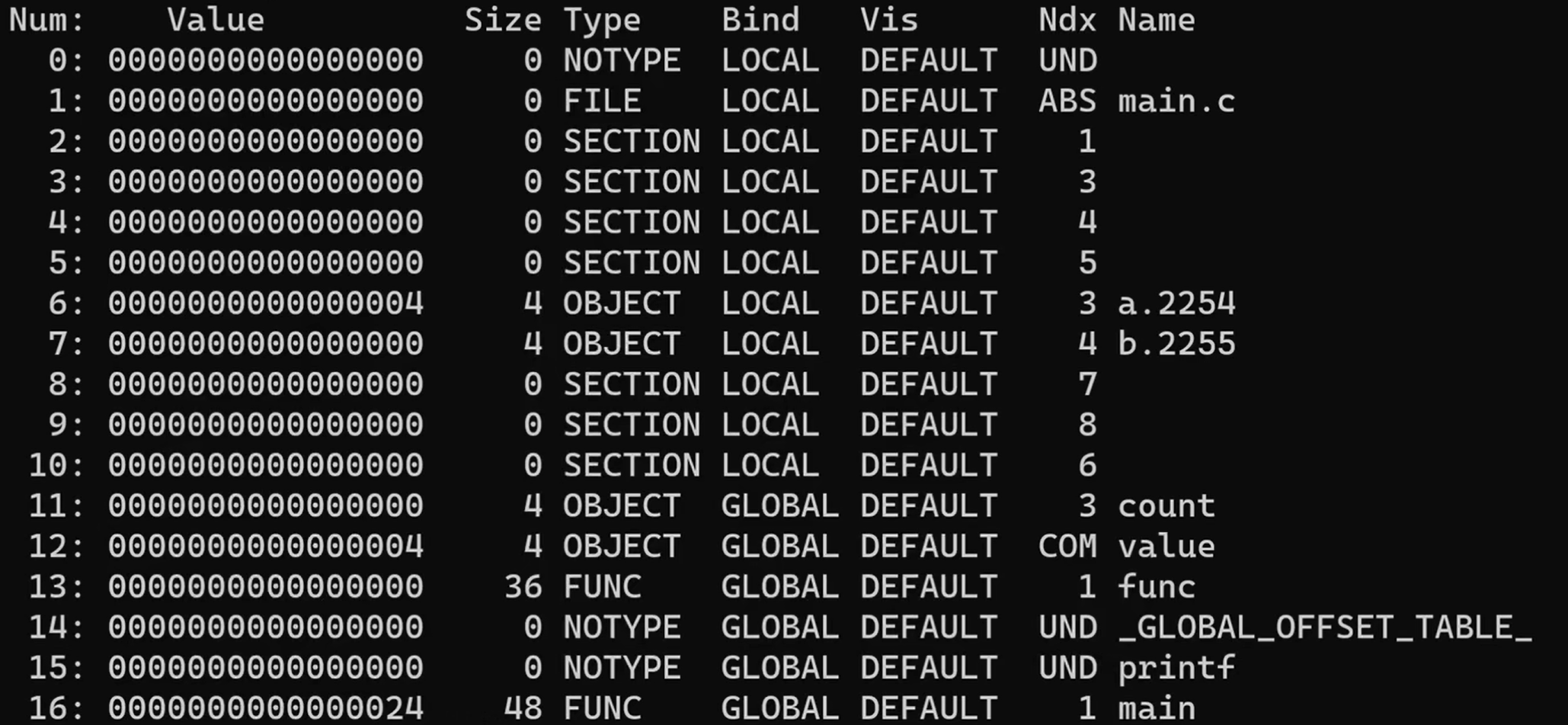

• .symtab 符号表:

• LOCAL - 局部的静态变量
• GLOBAL - 全局变量
• UND - Undefined，不在这个.c文件里面定义的
• Ndx = 某个特定数字 - sections中某字段，其中没有显式Name的都是section内部字段本身
• COMMON - 和.bss有小区分，COMMON只用来存放未初始化的全局变量，而.bss用来存放其他几类，这是因为链接多个文件时候可能遇到全局变量重名的问题，需要特殊处理
• OBJECT - 数据对象，变量/数组
• FUNC - 函数
• .2254/.2255 - 修饰项防止局部变量名冲突

注意：

• 非static的局部变量放在栈帧里面。
• .bss字段它并不占据 .o 文件的字段，这是为了让它瘦身，而不是说这些变量是read-only的，具体要申请的区块情况写在了Section Header Table里面。当程序开始运行了，相应的区块自然会被申请出来。

Symbols分为三类：

• Global Symbols，相当于cpp/Java中的 public 字段
• External Symbols，从外部引入的字段
• Local Symbols，即C中的 Static，相当于cpp/Java中的 private 字段

Section Header Table

#

这是一个描述不同Section属性的表。

可以确认每一个Section的大小，在文件中的位置等信息。

链接起来吧！

#

链接的过程由链接器完成。

当链接的多个文件只编译了一个的时候，可以正常编译，但生成可执行文件时会出现找不到符号的情况。

当全局变量重名了怎么办？

#

我们规定，函数和已经初始化的全局变量为强符号，未初始化的全局变量为弱符号。

• 多个强符号：报错
• 一个强和多个弱符号：以强为准
• 多个弱符号：未初始化，定义方法任意挑选

实际上很显然，很容易出现意料之外的程序运行结果。

printf() 等等函数是怎么被引用的？

#

在Linux中，用.a后缀名文件集成了一系列.o文件，例如 libc.a 中集成了 scanf.o printf.o 等一系列文件。
我们也可以人为的用指令集成.a文件，在编译是要手动导入它。

那么.h后缀文件做什么用？

#

头文件声明了相关的函数的存在性。 它是给编译器而非链接器看的。

链接器综合了以上.o文件信息，打包成一个大的可执行文件。

链接器的工作过程（静态库的解析）

#

输入

linux> gcc -static -o prog main.o ./libvector.a # 结束后自动引用libc.a

在生成prog这个可执行文件的时候，会按输入顺序从左往右扫读

• prog main.o
• ./libvector.a
• clib.a

可以分为目标文件和静态库文件。
这三个文件，并建立3个集合：

• E集合：目标文件，以及使用了且定义过的符号对应的.o文件
• U集合：使用了但未定义的符号
• D集合：已经定义了的全局符号

在读取的过程中这三个集合的元素会移动，最后会只保留E集合中的元素，确定要引用的文件。
如果U集合最后还是非空，那么会出现找不到符号的报错。
所以文件扫读顺序可能会直接影响执行失败。
静态库之间链状引用可能需要ABC的链接顺序，循环引用可能需要ABA的顺序。

链接器的工作过程（重定位）

#

分成两步：

第一步是重定位节和符号定义。

#

把不同的 .o 文件Sections的各个部分合并得到一个新的大的Section。
这里注意，ELF文件默认分配虚拟地址是从0x400000开始的。

第二步是重定位Section中的符号引用。

#

所有调用不同文件中函数的 call 指令要重新指向实际的函数地址，这一步需要依赖Relocation Entries（重定位条目），它由汇编器产生，放在 .o 文件的特定位置，提供给链接器用。
这个字段长这个样子：

1 typedef struct {
2     long offset; /*Offset of the reference to relocate*/
3     long type: 32, /*Relocation type*/
4          symbol: 32;/*Symboltable index*/
5     long addend; /*Constant part of relocation expression*/
6 } Elf64_Rela;

其实调用库函数，调用同一个文件里的非static函数，调用.data区域的变量等所有无法确定最终位置的事情，都会有重定位过程发生。

• symbol: 要重定位的符号名字，比如sum() 函数就叫sum
• type：重定位类型（共32种）重点关注
  • R_X86_64_32 绝对地址重定位
  • R_X86_64_PC32 相对地址重定位

先将callq 指令 e8后面的4个字节（表示引用地址）置空

对于相对地址引用

#

有了这些信息之后，链接器便能够计算出引用的运行时地址（call指令放引用地址的位置）：

对于Caller Function的起始地址很容易得到，例如 main 常常是 0x4004d0。
然后再把这个位置（设指针变量 *ref_ptr ）赋值：

——这里注意这个值的实际含义：PC(%rip) 总是指向它运行的指令的下一条指令，存入这个相对偏移，实质上是把它定位到调用的函数的第一条指令中去。

在执行 call 指令的时候实际上发生了两个过程：

• 先把 PC 的当前值（原函数中 call 的下一条指令）压栈保存。
• 再修改 PC 的值，方法就是加上 *ref_ptr 的值。

这样我们不难理解为什么r.addend默认等于 -4 了，因为 ref_addr 和原函数中 call 的下一条指令隔着4个字节的距离。

对于绝对地址引用

#

前面步骤和相对地址引用相同。
第二步更加简单：

它多见于变量赋值（涉及.data）的场合，相比于相对地址引用常见于函数调用（涉及.text）。

可执行文件 Executable Object Files

#

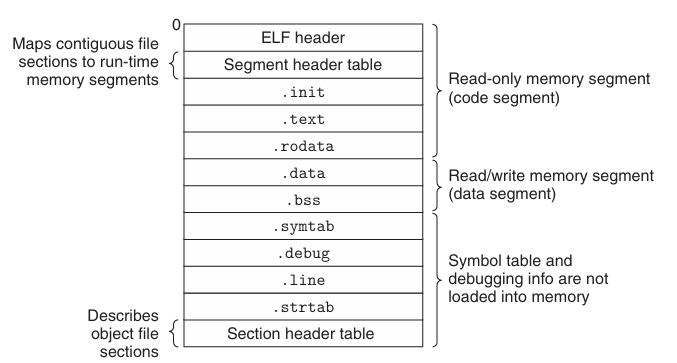

• .init 定义了一个 _init 函数，程序借助它实现初始化
• .rel.text/.rel.data都不再需要，因为已经重定位过了
• 其他都与可重定位目标文件相类似

Section header table

#

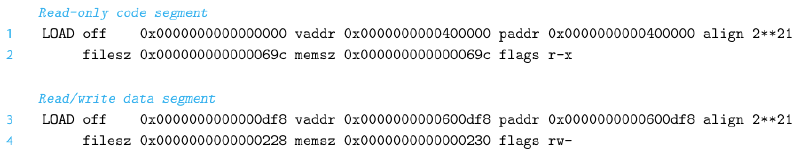

它描述了代码段，数据段与内存的映射关系。同时也有可读，可写，可执行的权限表示。

• off - 偏移量（位于可执行文件的哪个位置）
• vaddr & paddr - 开始内存地址
• filesz - 相关文件大小
• flags r-x - 可读，不可写，可执行

我们注意下面有 memsz > filesz，这是因为，memsz实际还加载了.bss字段中的内容。
这里.bss依旧是没有占用可执行文件空间的，但是相应变量应当被加载到内存里，并被初始化为0。

要求 $vaddr\ %\ align=off\ %\ align$，目的是更快访问内存。

程序由execve从磁盘加载到内存。
程序加载过程涉及到后面章节进程/虚拟内存/虚拟映射的问题。

共享库 Shared Libraries

#

思考静态库 .o 的缺点：

• 需要定期更新维护
• 一个系统可能运行成百上千个进程，如果要把比如标准I/O函数的静态库也通过链接器复制成百上千遍很占内存

共享库 - .so in linux and .dll in windows

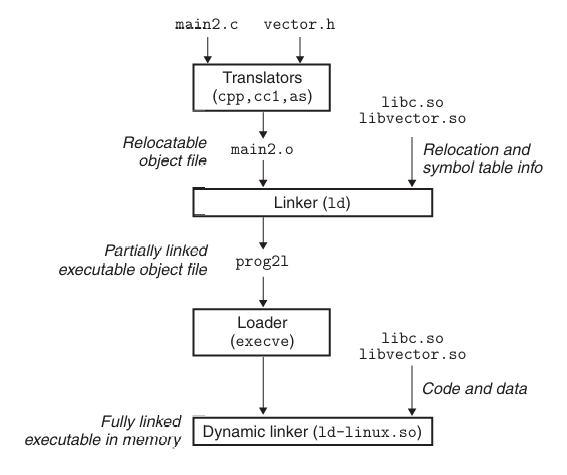

它能被加载到任意内存地址，和任意内存中程序链接起来，which is called 动态链接。

Dynamic linking 的优点：运行时也可以加载和链接——

• Distributing Software
• Web Server Of High Efficiency, which means Web服务器可以不停服更新
