Leture 15#
Multi-View CNN#
- Multi-View CNN: 把图片不同视角喂给CNN
- 正常CNN之后，汇总不同视角再用第二层CNN算SoftMax
3D Shape Representations#
Depth Map#
- RGB image + Depth image = RGB-D Image (2.5D)
- 可以被一些3D传感器记录；同理可以通过FC等来训练其预测Depth
- 问题是使用此方法会有尺度/深度歧义
- 比如一个小而近的物体可能和一个大而远的物体图像上相同
- 解决：学习场景的相对几何结构。
令
\[d_i=\log y_i-\log y_i^*\]其中 \(y_i\) 是预测深度，\(y_i^*\) 是真实深度。那么 loss 可以写成：
\[D(y,y^*)=\frac1n\sum_i d_i^2-\left(\frac1n\sum_i d_i\right)^2=\operatorname{Var}(d_i)\]计算方差意味着我们保证计算相对几何结构的同时允许整体差一个倍数
- Surface Normals 描绘图片上各个点对应表面的法向量，使用余弦夹角计算loss
Voxel Grid#
用3D网格方块来建模存放。
问题：
- 需要用高分辨率图片来得到好的特征
- 把图片扩展到高分辨率困难
- 存储空间巨大
解决：Scaling Voxels: Oct-Trees
- 先放大方块再放小方块
Pointcloud#
Represent shape as a set of P points in 3D space.
- 优点：不需要很多点就可以很好描绘形状结构
- 缺点：不显式表示外形形状，需要后续处理
架构#

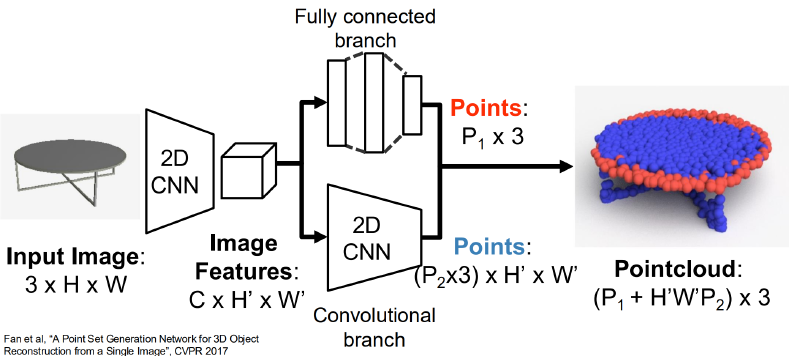

生成Pointcloud Output
- 图中蓝色点描述主体
- CNN要求利用连续性，且保留特征H’ W’尺寸，换言之每个特征都要生成P2个点
- 红色点描述细节部分（比较自由）
- 两者取并集
Processing Pointcloud + RGB = 结合了PointNet和CNN方法一起分析
Loss 函数计算#
把所有点分成sets，然后 Chamfer distance is the sum of L2 distance to each point’s nearest neighbor in the other set
Mesh#
Triangle Mesh Represent a 3D shape as a set of triangles.
用三角形来描绘3D形状，好处在于
- 是计算机图形学中常见的表达形式
- 显式描述3D图形
- 表达平整面的开销低，整体效果好
- 可以附加信息
- RGB colors, texture coordinates, normal vectors
缺点是神经网络不好处理。

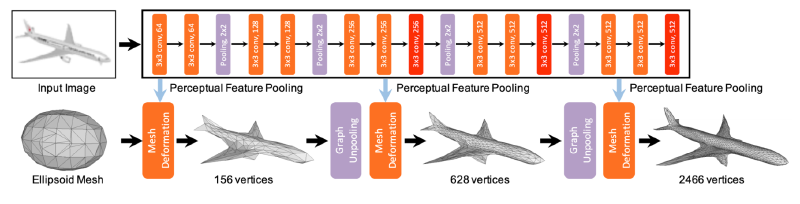

架构使用了
- Iterative Refinement
- Graph Convolution
- Vertex Aligned-Features
- Chamfer Loss Function
达到目标面数。
Mesh R-CNN#
将图片转换成Triangle Mesh来识别物体。
在上面图中，Mesh Deformation 变形操作非常有用，但是其拓扑性质需要一个初始的确定
Mesh R-CNN给出的解决方法是Use voxel predictions to create initial mesh prediction!
Implicit Surface#
- 学习一个函数，分类某个点处于几何表面内或外（取值0-1，轮廓处为1/2）
- 比如拟合数学解析函数
- 利用布尔运算取 implicit geometry 描绘复杂图形
- 架构有DeepSDF / NERF 等。
- \(\text{DeepSDF}: (x,y,z)\rightarrow\text{到表面的有符号距离}\)
NeRF#

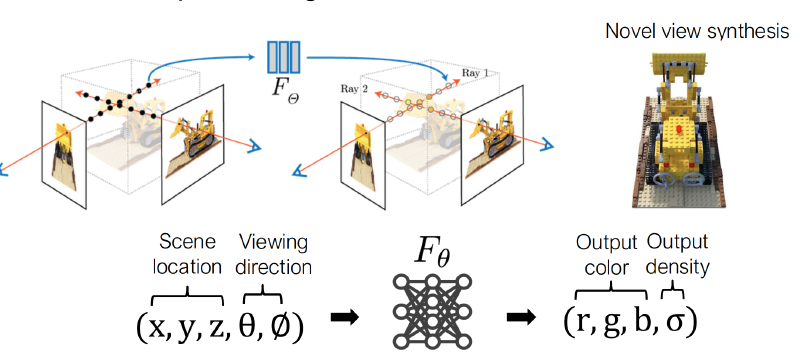

用一个神经网络把整个三维场景“存”成连续函数，然后从任意新视角渲染照片。
\(F_\theta:(x,y,z,\theta,\phi)\rightarrow(r,g,b,\sigma)\)
其中θ,ϕ是提供的两个视角，σ是密度（描述射线穿透的能力，值小更容易穿过）
假设要渲染某个像素，NeRF 会从相机中心穿过这个像素发射一条射线：
\[\mathbf r(t)=\mathbf o+t\mathbf d\]然后在射线上采样很多点：
\[\mathbf x_1,\mathbf x_2,\ldots,\mathbf x_N \]每个点都送入 MLP：
\[F_\theta(\mathbf x_i,\mathbf d)\rightarrow(\mathbf c_i,\sigma_i)\]得到每个采样点的颜色和密度，最后按照从近到远进行体渲染：
\[\hat C(\mathbf r)=\sum_i T_i\alpha_i\mathbf c_i\]其中
\[\alpha_i=1-e^{-\sigma_i\delta_i}\]表示该点的不透明程度，而 \(T_i\) 表示光线在到达该点之前还剩多少能量。
问题：速度太慢。
Gaussian Splatting#
Blend a discrete set of Gaussians along the ray.
速度快，并且可以实时渲染。
