寄存器与寻址
#

寄存器只有16个，所以汇编的时候会优化，让最需要的放在寄存位置，其他的先放在后台

类比于C语言的指针 *p

$$Imm(rb,ri,s) = M[Imm+R[rb]+R[ri].s]$$
struct Idol {
    int id;       // 占4字节 (偏移量 0)
    int height;   // 占4字节 (偏移量 4)
    int score;    // 占4字节 (偏移量 8)
};
struct Idol niji_club[12]; // 虹咲学园偶像同好会的12位成员数组喵！

对于 niji_club[i].score 有

$$\text{Address} = 8 + r_b + {i \times 12} \cdot 1$$
  • Imm - Immediate 立即数，全局情况下是数组绝对起始位置（取代掉rb），局部则是距离（栈帧顶部指针）偏差值，固定
  • rb - 基址，整个数组在内存的绝对起始位置，动态
  • ri - 动态的访问数组的下标
  • s - 适配数组数据类型大小，1/2/4/8取值（对应到数据类型的Byte）

对于结构体的特殊情况会如上处理，一个Idol的大小是12Byte（超出限制），那么机器会 将s设为1，而将ri设为 12*i，动态调整

可以直接使用leaq指令，将目标的内存地址直接写入目标寄存器
在64位的机器中内存地址是64位的，所以没有除了q外其他变种
（哈Gemi说可能会用leal做int32的运算）

mov 指令
#

赋值，at&t 环境下是 左 -> 右 的逻辑。

memory to memory is forbidden.
Substitution:

mov memory, register
mov register, memory

特殊情形：
#

  • movq 动立即数
    • 取32位的two’s complement，符号扩展到64位
    • 64位的immediate使用movabsq
  • 不同大小零扩展 - ZeroExtend & 符号扩展 - SignExtend

以及Change Destination Register有关一个特殊规定：

1 movabsq $0x0011223344556677, %rax %rax=0011223344556677
2 movb $-1, %al %rax=00112233445566FF
3 movw $-1, %ax %rax=001122334455FFFF
4 movl $-1,%eax %rax=00000000FFFFFFFF # 32位赋值后高位都被置为0
5 movq $-1,%rax %rax=FFFFFFFFFFFFFFFF

32位机器上跑int64？拆两半

算术运算的优化
#

leaq的加法乘法优化
#

From

long scale(long x, long y, long z) {
    longt=x+4*y+12*z;
    return t;
}

To

x in %rdi, y in %rsi, z in %rdx
scale:
leaq (%rdi,%rsi,4), %rax # x + 4*y
leaq (%rdx,%rdx,2), %rdx # z + 2*z = 3*z
leaq (%rax,%rdx,4), %rax # (x+4*y) + 4*(3*z) = x + 4*y + 12*z
ret

leaq 方法的优化性：

  • 三元运算，一个时钟周期内一起做乘法和加法
  • 不需要去内存找值，速度快
  • 无覆盖性和破坏性
  • 绕开Condition Code Register的状态改变

结合位运算优化
#

左移/右移快速对应乘除法

条件，跳转，控制
#

关于条件码
#

Condition Code Register 被动态地维护，里面存着各种各样的conditions（溢出/相等/……），每一个Condition Code 都占1bit(0/1)。

各种算术操作都可能改变里面的条件值。

  • CF - Carry Flag 位数变多置1
  • ZF - Zero Flag 为0置1
  • SF - Sign Flag 负数置1
  • OF - Overflow Flag 溢出置1

不给寄存器赋值只修改条件码——cmp系列（按减法结果），test系列（按位与结果）

set系列可以把条件码的值（按一定规律）读出来赋值
搭配食用：

cmpq %rsi, %rdi
sete %al # e --> equal

组合拳有：setl(where l represents “less”) 得到的是 OF ^ SF的结果，要考虑溢出（参见Datalab的Solution）

跳转，分支，循环
#

jmp是无条件跳转，j系列是条件跳转，配合实现循环。

jmp的跳转 (branch) 指令在现代处理器下效率不如条件赋值 (conditional move) 效率高，原因是分支预测器可能在if语句长的情况下猜错了路导致时间浪费的情况。

但是：conditional move也会导致计算浪费，无法规避可能报错等情况，实际上跳转的形式会被编译器采用的更多。

jmp标记实际执行的时候不会被保留，反汇编会给出另一种方便核实的方法：
通过jmp 8<loop+0x8> 直接锁定它在指令中的字节位置。

条件赋值使用cmov系列完成，例如cmovge相当于基于大于等于的判断。

.L2/.L3都只是一个路标的标记作用，没有实际的代码分块含义，类似五线谱的D.S.记号（从某处开始继续执行）。

rep repz 的写法比较特殊喵

Switch语句的跳转表（Jump Table）设计
#

voidswitch_eg(longx,longn,
long*dest)
{
    longval=x;
    switch(n){
        case 100:
            val *= 13;
            break;
        case 102:
            val += 10;
            /*Fallthrough*/
        case 103:
            val += 11;
            break;
        case 104:
        case 106:
            val *= val;
            break;
        default:
            val=0;
    }
*dest = val;
}

1 switch_eg:
2 subq $100,%rsi Computeindex=n-100
3 cmpq $6,%rsi Compareindex:6
4 ja .L8 If>,gotoloc_def
5 jmp *.L4(,%rsi,8) Goto*jg[index]
6 .L3: loc_A:
7 leaq (%rdi,%rdi,2), %rax 3*x
8 leaq (%rdi,%rax,4), %rdi val=13*x
9 jmp .L2 Gotodone
10 .L5: loc_B:
11 addq $10,%rdi x = x + 10
12 .L6: loc_C:
13 addq $11,%rdi val = x + 11
14 jmp .L2 Gotodone
15 .L7: loc_D:
16 imulq %rdi,%rdi val = x * x
17 jmp .L2 Gotodone
18 .L8: loc_def:
19 movl $0,%edi val = 0
20 .L2: done:
21 movq %rdi,(%rdx) *dest=val
22 ret Return

jmp *.L4(,%rsi,8) 访问了.L4地方所存的跳转表，这个是$O(1)$的复杂度访问

这里rb = 0仅是出于教材的案例选取考虑

我们有：

.section .rodata
.align8 Alignaddresstomultipleof8
.L4:
.quad .L3
.quad .L8
.quad .L5
.quad .L6
.quad .L7
.quad .L8
.quad .L7

关于.字开头的「伪指令」：

  • 它的作用是给汇编器看的舞台布置脚本，主要作用是声明。
  • 不实际参与CPU执行。
  • 这里的.quad就是开辟了一片空间，可供访问。

也就是说：

  • 我们在这里直接定义了一个数组，而且是static & const 的
  • 内存地址这是一个很宽泛的概念，程序指令和变量都有
  • default情况下的.L8被填入了空缺位置，保证数组下标连续性，也符合实际的运行逻辑。
  • 从case 100这类复杂情况到最后0/1/2这里的内存寻址，实际经历了编译器的自动优化。
    • n-100，>6的时候跳入default。
    • <=6 的时候有对应case就进对应case，没有就跳入default。
  • 数组声明长度是8而不是其他更小的数，也是出于其长度规整性的考量。
  • ja means above unsignedly. 它避免了比如n=99时候的报错。

这样，我们直接通过基于switch(n)的n值完成了对应语句块的跳转，

从而在处理多分支情况时，使switch的逻辑相比if-else运行更快，但也意味着空间的更多使用。

Procedure与栈帧艺术
#

alt text

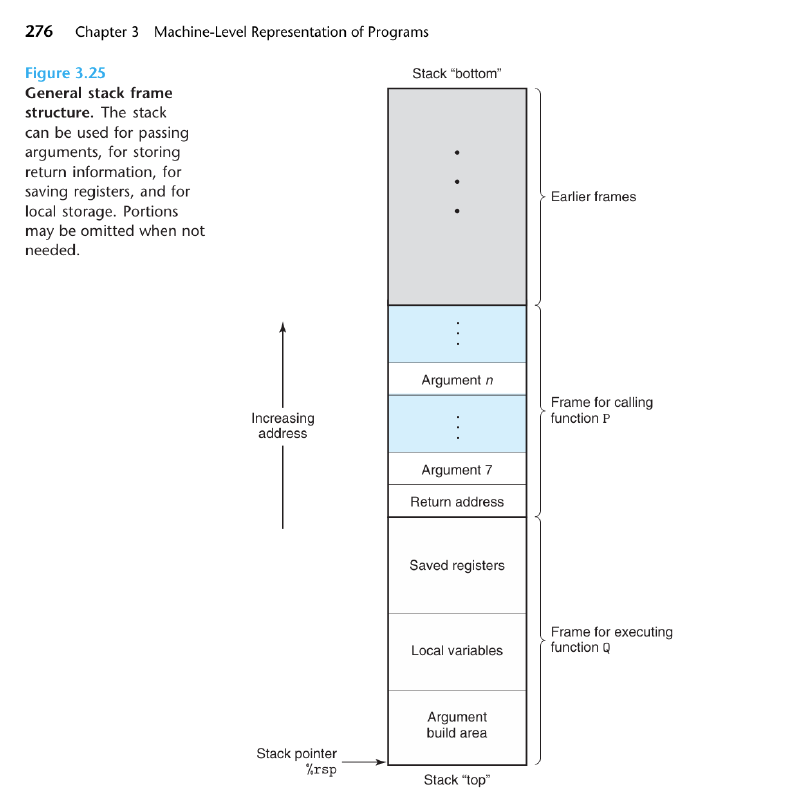

Frame for executing function Q 的内存预留，在被调用函数Q的地方已经被写好：
subq $16,%rsp把这一部分空间全都给预留出来了。

Run Time Stack 运行时栈
#

整个程序的所有栈帧都建立在这个大栈上面，地址连续，它不断地扩张着向着低地址生长。

Frame for calling function P
#

在函数P执行call Q之前，它会先把Argument n ~ Argument 7，%rip按顺序压入栈中，这个时候的%rsp处理完正指着Return address的栈顶，但是是栈内元素增长，没有挪动过%rsp。

Frame for executing function Q
#

  • Saved registers - 这里是给各种callee saved暂存寄存器的值所用的
  • Local variables - 这里是给各种寄存器里放不下的变量储存用的
  • Argument build area - 这里是为后续可能有的函数传参做预留空间

寄存器去哪了？
#

它本体在cpu里面，根本不是这个栈帧的一部分。

加深一下寄存器的知识喵
#

  • %rsp - 是一个可以执行函数跳跃的栈顶指针
  • %rip - 是当前函数所执行指令的下一条指令的地址，它是caller saved
  • %rax - 是提供当前函数的返回值，它是caller-saved的
  • %rdi %rsi %rdx %rcx %r8 %r9 - （64位长度下）函数的第1-6个传递参数，它们也都是 caller saved
    • 但它们既有可能是纯粹数值，也有可能是指针，根据传参类型确定。
    • 数组退化： 函数传参传入数组，实际上只传了它第0个位置的指针。
    • 想一想：为什么在为什么在C++，Python，Java里面，我传参传入一个数组，最后结果上会改掉它本身呢？（严谨地说，对于Java/Python的任何对象都适用；C++的Struct情况可能有些特殊）
  • %r10, %r11 - caller saved，which means 储存值可以由被调用的函数callee覆盖
  • %r12 ~ %r15, %rbx, %rbp - callee saved，保存函数调用之前的寄存器值并提供恢复

传递参数和局部变量的字节对齐
#

为什么？ 因为现代处理器以多个（比如8个）字节为单位块抓取数据进行处理，为了处理性能和避免报错。

  • 要求栈所传递的参数以8字节对齐的模式储存。

  • 对于局部变量要求而言，也要遵守一定的字节对齐规范。

    • 比如，4 字节的 int 必须站在 4 的倍数地址上，8 字节的 long 或指针必须站在 8 的倍数地址上。

  • GCC的局部变量区整体上默认是16字节对齐的。

    • 也就是说，即使局部变量区只有一个 char，也是 sub $16 %rsp。

我想用全局变量怎么办？
#

它们加载在内存的低地址区域（和栈区域隔着Heap区），独立于main函数在内的任何栈帧。
这里也是用到了寻址公式，进行绝对地址的访问。

怎么写入local variables？
#

出于对齐原则考虑，这里不会使用pushq，而应直接对%rsp向高地址找。

数组与结构体与联合体的访问
#

看上面虹团的例子喵
二维数组的访问下标由i与j两个下标决定，因此有类似 $ri=i+mj$ 的方法表示。
此外，出于计算性能考虑，结构体也会有类似字节对齐规范的要求，实际
的size可能与各个数据类型的代数加和有所出入。

形成结构体数组，其紧密排列有可能无法满足所有元素的对齐要求，也就是说会对每个单独结构体添加若干字节的填充。

int i
int j
char c

不能耍这种小聪明的说，单个的size还是12

联合体Union相对于结构体Struct，可以更节省空间

缓冲区溢出和解决方案
#

C语言并没有检测数组下标溢出的报错，可能程序会突破高地址，把return address给强制覆盖掉了，导致程序回归跳转到意想不到的地方（早期互联网病毒）

规避办法：

  • 程序栈位置随机化
  • 在缓冲区插入值（金丝雀值）检测是否被篡改
  • 消除攻击者向系统中插入可执行代码的能力——分开可读和可执行权限

若干个细节问题
#

  1. 在main函数执行的时候，为什么没有看到%rsp的设定?
  • 因为系统会自动给一个%rsp位置的分配，不用汇编动手。
  1. main函数的return address是什么，还是会直接让程序结束？
  • main函数既不是程序的起始，也不是程序的终止。执行完之后回到C运行库中进行清理和exit。
  1. 如果遇到连续call了两个函数的情况怎么处理，是重复地将%rip等等给压入栈吗？
  • 不是。 这些东西完事之后还会被pop出来。
  1. switch语句的那个Jump Table的定义格式是不是很特殊?
  • 是的。 它模糊了指令与数据之间的边界。
  1. 一开始main函数的%rsp会被默认设得位置相对低，这是否意味着本来这个栈就不是恒定装满元素的吗？
  • 是的。 我们本来就不追求装满。
  • 另外%rsp低到预设下限以下（一般是超出8MB大小）就是无限递归情况，出现栈溢出报错。
  1. 是否push指令会没法满足8字节对齐呢？
  • 现在64位编译器一般都只牵涉到使用pushq指令。因此8字节肯定能对齐，但16字节对齐会出问题。
  1. 为什么会有subq $24, $rsp这种下移24位的写法？
  • 因为我们事先在call的时候把8字节的%return address 给 push 进来了，它已经下移了8个字节。维持16字节对齐，下移24位是没问题的。
  1. 在csapp的语境下，哪些地方我们见到了pushq?
  • 它藏在call里面
  • 它在存%rbx等等的时候遇到了
